刀架是精密零件加工中數控車床的重要部件，它用于安裝各種切削加工刀具，其結構直接影響精密機械加工機床的切削性能和工作效率。

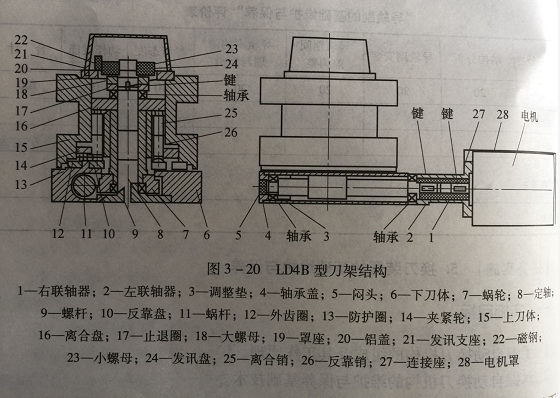

比如LD4B型立式電動刀架（如圖3-20)是在普通車床四方刀架的基礎上發展的一種自動換刀裝置，采用蝸輪蝸桿傳動、三齒盤齒合螺桿鎖緊的工作原理。具體工作程序?yàn)椋寒?dāng)主機系統發出轉為信號后，刀架電機轉動，電機帶動蝸桿11轉動，蝸桿11帶動蝸輪7轉動，蝸輪7與蝸桿9用鍵連接，螺桿9的轉動把夾緊輪14往上抬，從而使三齒圈（內齒圈、外齒圈和夾緊齒圈）都松開。

這時，離合銷進入離合盤16的槽內，反靠銷26同時脫離反靠盤10的槽子，上刀體15開始轉動，當上刀體15轉到對應的刀位時，磁鋼22與發訊盤24上的霍爾元件相對應，發出到位信號。系統收到信號后發出電機反轉延時信號，電機反轉，上刀體15稍有反轉，反靠銷26進入反靠盤10的槽子實行初定位，離合銷25脫離離合盤16的槽子，夾緊輪14往下壓緊內外齒圈直至鎖緊，延時結束。主機系統指令下一道工序。

在精密零件加工中，數控車床的刀架一般安裝在中拖板上打好相應螺釘孔處，用一字螺絲擰下刀架下刀體軸承蓋悶頭，然后用內六角扳手順時針轉動蝸桿，使上刀體旋轉約45度，即可露出刀架安裝孔，然后用相應螺釘把刀架固定，并調整刀尖與車床主軸中心一致。
